序號 |
指標 |
測試值 |
|||||
1.00mm |
1.25mm |
1.50mm |
2.00mm |
2.50mm |
3.00mm |
||
1 |

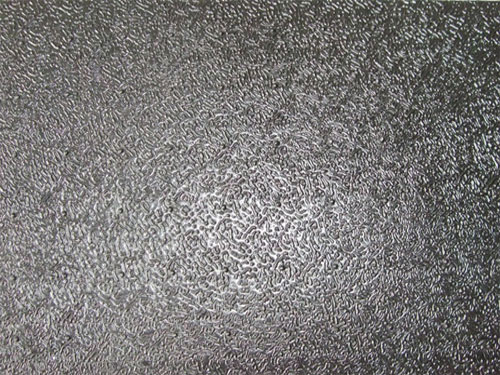

毛糙高度,mm |
0.25 |
|||||
2 |
密度(g/cm2) |
0.939 |
|||||
3 |
拉伸性能 |
||||||
屈服強度(應力),N/min |
15 |
18 |
22 |
29 |
37 |
44 |
|
斷裂強度(應力),N/min |
10 |
13 |
16 |
21 |
26 |
32 |
|
屈服伸長率,% |
12 |
||||||
斷裂伸長率,% |
100 |
||||||
4 |
直角撕裂強度,N |
125 |
156 |
187 |
249 |
311 |
374 |
5 |
穿刺強度,N |
267 |
333 |
400 |
534 |
667 |
800 |
6 |
耐環境應力開裂 |
300 |
|||||
7 |
碳黑 |
||||||
碳黑含量(范圍),% |
2.0~3.0 |
||||||
碳黑分散度 |
10個觀察區域中的9次應屬于第1或第2級,屬于第3級的不應多于1次 |
||||||
8 |
氧化誘導時間(OIT) |
||||||
標準OIT,min |
100 |
||||||
高壓OIT,min |
400 |
||||||
9 |
85烘煎老化(平均值) |
||||||
烘烤90d后,標淮OIT保留%;或 |
55 |
||||||
烘烤90d,高壓OIT保留% |
80 |
||||||
10 |
抗紫外線強度 |
||||||
紫外線照射1600h,標淮OIT保留%;或 |
50 |
||||||
紫外線照射1600h,高壓OIT保留% |
50 |
||||||
11 |
-70低溫沖擊魔化性能 |
通過 |
|||||
12 |
水蒸氣滲透系數 |
≤1.0×10-13 |
|||||
13 |
尺寸穩定性 |
±2 |
